EP系列PLC在真空鍍膜機上的應用
1 引言

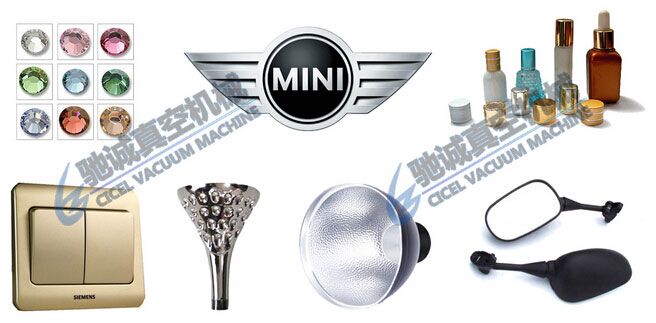

真空鍍膜機是在較高真空度下，對五金、手表、眼鏡等進行鍍膜的一種設備，早期的真空鍍膜機全部采用純繼電器線路，外圍線路復雜且維護麻煩，現在采用科威EP系列PLC加上模擬量輸出模塊控制變頻器的方式，既簡化了電氣線路，又實現了鍍膜機的全自動控制，方便快捷。
2真空鍍膜機 控制要求
1）單次蒸發，可根據設定好的參數進行單次蒸發工作，并可對蒸發電壓和蒸發時間進行顯示；
2）連續蒸發，可根據設定好的參數進行兩次連續蒸發，并可對蒸發電壓和蒸發時間進行顯示；
3）停機時間設定，設定時間到后停止蒸發工作；
4）手動和自動控制切換；
5）對異常情況報警，實現設備的安全保護；
6）技術保護，對機械設備的壽命保護；
3 真空鍍膜機系統方案
3.1系統結構
1．一臺EP-20M20R（485主機），一臺FEX-4DA（485擴展模塊，0-10輸出帶動變頻器工作），實現機械的啟停、報警、手動蒸發以及自動單組或連續蒸發的控制過程。
2．人機界面通過RS232與主站PLC的RS0口連接，所有手動操作、參數設定、報警提示均通過人機界面實現。
3．系統框圖
3.2系統特點
1．手動蒸發：可進行單次手動蒸發和連續手動蒸發；
2．自動蒸發：可進行單次自動蒸發和連續自動蒸發；
3．有無轟擊選擇；
4．蒸發過程復位操作；
5．在設定停機時間到后自動停機；
6．機械壽命自動保護；
3.3人機界面功能
1．操作界面：進行手自動選擇，蒸發模式選擇，有無轟擊選擇，以及手動操作；
2．單次轟擊參數設置；
3．連續轟擊參數設置；
4．系統參數設置；
5．自動停機時間設置；
6．轟擊提示；
7．報警提示；
