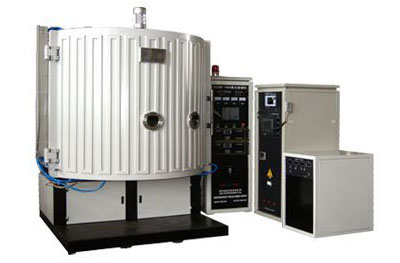

PVD 涂層的基本概念及其特點
PVD 是英文‘Physical Vapor Deposition’的縮寫形式，意思 是物理氣相沉積。我們現在一般地把真空蒸鍍、濺射鍍膜、離子鍍等都稱為物理氣相沉積。
較為成熟的 PVD 方法主要有多弧鍍與磁控濺射鍍兩種方式。多弧鍍?cè)O(shè)備結構簡單，容易操作。它的離子蒸發源靠電焊機電源 供電即可工作，其引弧的過程也與電焊類似，具體地說，在一定工藝氣壓下，引弧針與蒸發離子源短暫接觸，斷開，使氣體放電。由于多弧鍍的成因主要是借助于不斷移動的弧斑，在蒸發源表面上連續形成熔池，使金屬蒸發后，沉積在基體上而得到薄膜層的，與磁控濺射相比，它不但有靶材利用率高，更具有 金屬離子離化率高，薄膜與基體之間結合力強的優點。此外，多 弧鍍涂層顏色較為穩定，尤其是在做 TiN 涂層時，每一批次均 容易得到相同穩定的金黃色，令磁控濺射法望塵莫及。多弧鍍的不足之處是，在用傳統的 DC 電源做低溫涂層條件下，當涂層厚度達到0.3μm 時，沉積率與反射率接近，成膜變得非常困難。而且，薄膜表面開始變朦。多弧鍍另一個不足之處是，由于金屬是熔后蒸發，因此沉積顆粒較大，致密度低，耐磨性比磁控濺射法成膜差。
可見，多弧鍍膜與磁控濺射法鍍膜各有優劣，為了盡可能 地發揮它們各自的優越性，實現互補，將多弧技術與磁控技術合而為一的涂層機應運而生。在工藝上出現了多弧鍍打底，然后利用磁控濺射法增厚涂層，最后再利用多弧鍍達到 最終穩定的表面涂層顏色的新方法。
大約在八十年代中后期，出現了熱陰極電子槍蒸發離子鍍、熱陰極弧磁控等離子鍍膜機，應用效果很好，使TiN 涂層刀具很快得到普及性應用。其中熱陰極電子槍蒸發離子鍍，利用銅坩 堝加熱融化被鍍金屬材料，利用鉭燈絲給工件加熱、除氣，利用電子槍增強離化率，不但可以得到厚度 3~5μm的TiN 涂層，而且其結合力、耐磨性均有不俗表現，甚至用打磨的方法都難以除去。但是這些設備都只適合于 TiN涂層，或純金屬薄膜。對于多 元涂層或復合涂層，則力不從心，難以適應高硬度材料高速切 削以及模具應用多樣性的要求。
目前，一些發達國家(如德國 CemeCon、英國 ART-TEER、 瑞士 Platit)在傳統的磁控濺射原理基礎上，用非平衡磁場代替原先的平衡磁場、50KHz 的中頻電源代替原來的直流電源、脈沖電源取代以往的直流偏壓，采用輔助陽極技術等，使磁控濺射技術逐步成熟，已大批量應用在工模涂層上，現在已穩定生產的涂層主要有 TiAlN、AlTiN、TiB2、DLC、CrN，我國浙江 廣東、江蘇、貴州、株洲等地也已陸續引進此種設備，大有星火燎原之勢。
